Intel DX48BT2 - экстрим-плата для энтузиастов. Попытка 2

В прошлой статье, посвящённой топовому продукту Intel DX38BT, мы рассмотрели очередного представителя линейки материнских плат Extreme, предназначенных для энтузиастов и любителей разгона. Плата оправдала возложенные на неё надежды и полностью заслуженно могла сделаться выбором оверклокеров, как это было с Intel D975 XBX/XBX2, если бы не "низкая" максимальная частота FSB в 500 МГц, доступная в BIOS. Для старших процессоров это вряд ли разрешается прозвать проблемой, а вот для младших, основанных на 45-нанометровых ядрах и с шиной FSB 1333 МГц, будет проблематично открыть наш потенциал. В остальном же плата оставила благоприятные впечатления - для ценителей интеловской продукции DX38BT станет пределом всех мечтаний, но ненадолго. Занятие в том, что с выпуском нового high-end-чипсета Intel X48 фирма обновила топовое решение, представив на суд общественности плату DX48BT2, с которой мы в эти дни и познакомимся.

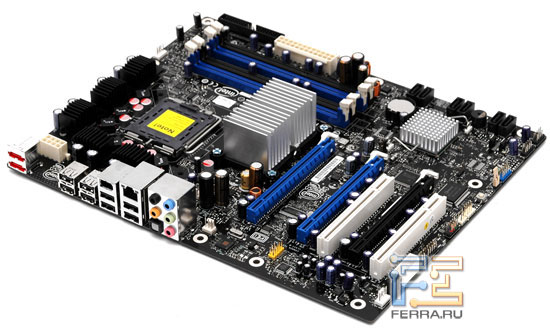

Intel DX48BT2

Кроме того, в наше приказание попала плата ASUS Maximus Extreme на базе X38, относящаяся к серии R.O.G. и представляющая собой единственный из самых уникальных продуктов, выпущенных когда-либо этим производителем.

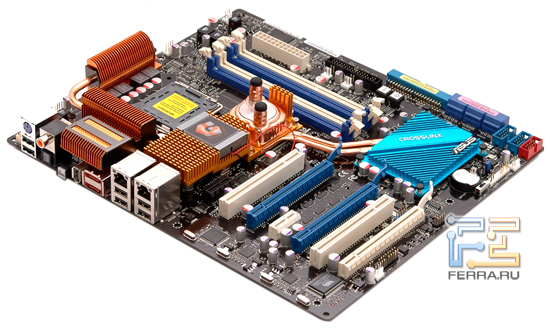

ASUS Maximus Extreme

В качестве третьего оппонента выступит плата с прошлого тестирования решений на базе Intel X48 - MSI X48 Platinum, которая является топовой в линейке компании Micro-Star International.

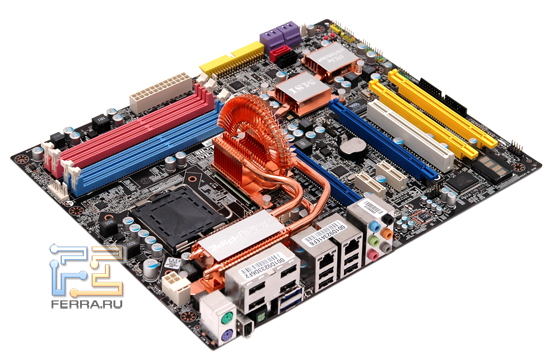

MSI X48 Platinum

Характеристики плат

Производитель	Intel	ASUS
Модель	DX48BT2	Maximus Extreme
Поддержка процессоров
Модификация разъёма для процессора (Socket)	LGA775	LGA775
Поддерживаемые модели процессоров	INTEL 45nm Yorkfield и Wolfdale, Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core (E), Celeron Dual Core	INTEL 45nm Yorkfield и Wolfdale, Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core (E), Pentium Extreme Edition, Pentium D, Pentium 4, Celeron Dual Core, Celeron
Чипсет	Intel X48	Intel X48
Максимальная частота фронтальной шины (FSB)	1600/1333/1066/800 МГц	1600*/1333/1066/800 МГц
Поддерживаемая память
Тип памяти	DDR3	DDR3
Диапазон частот памяти	1600/1333/1066/800 МГц	1800*/1600*/1333/1066/800 МГц
Количество слотов памяти	4	4
Поддержка двухканального режима работы (в случае установки двух модулей)	+	+
Минимальное численность модулей для старта	1	1
Максимальный объём модулей	2 GB	2 GB
Максимальный объём поддерживаемой памяти	8 GB	8 GB
Поддержка регистровых модулей памяти (Registered)	-	-
Поддержка модулей памяти с контролем чётности (ECC)	+	-
Чипсет
Модификация чипсета	Intel X48	Intel X48
Чип северного моста (номинал)	X48	X48
Чип южного моста (номинал)	ICH9R	ICH9R
Поддерживаемые слоты расширения
Общее количество	5	6
PCI-Express 16x	3 (2 PCI-E 2.0 и 1 электрически совместимый с PCI-E 4x)	3 (2** PCI-E 2.0 и 1 электрически совместимый с PCI-E 8x)
PCI-Express 8x	-	-
PCI-Express 4x	-	-
PCI-Express 1x	3	2
PCI	2	2
Порты ввода-вывода
USB	12 = (8x на панели + 4х на плате)	12 = (6x на панели + 6х на плате)
Версия USB	2.0	2.0
COM-порты	-	-
LPT-порты	-	-
PS/2-порты	-	1х на панели для клавиатуры
FireWire (IEEE 1394) порты	2 = (1x на панели + 1х на плате)	2 = (1x на панели + 1х на плате)
Game-порт (MIDI)	-	-
Дисковые контроллеры
Контроллер дисководов	-	+
Количество HDD-контроллеров	2	2
Первый контроллер	Встроен в южный мост	Встроен в южный мост
Количество линий UDMA 133 на первом контроллере	-	-
Количество линий SATA на первом контроллере	6x SATA II (3 Гб/с)	6x SATA II (3 Гб/с)
Возможность формирования RAID-массивов на уровне BIOS в первом контроллере	+	+
Уровни RAID	0, 1, 5, 10	0, 1, 5, 10, JBOD
Второй контроллер	Marvell 88SE6121	JMicron JMB363
Количество линий UDMA 133 на втором контроллере	1 черта на 2 устройства	1 граница на 2 устройства
Количество линий SATA на втором контроллере	2х eSATA	2х eSATA
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере	-	+
Уровни RAID	-	-
Суммарное число устройств, которое позволительно подключить к контроллерам	10	10
Встроенная звуковая система
Наличие	+	Отдельный звуковой модуль SupremeFX II
Базируется на чипе	IDT STAC9274D	ADI 1988B
Количество выходных каналов	8 (7.1)	8 (7.1)
Микрофонный вход	+	+
Линейный вход	+	+
Цифровой коаксиальный выход	-	+
Цифровой коаксиальный вход	-	-
Цифровой оптический выход	+	+
Цифровой оптический вход	-	-
Количество разъёмов mini-jack на фронтальной панели	5	6
Разъём на плате для подключения СD-ROM (CD_IN)	-	-
Разъём на плате для подключения дополнительных устройств (AUX_IN)	-	-
Разъёмы на плате для подключения фронтальной панели	+	+
Питание материнской платы
Основной разъём ATX	ATX 24-pin	ATX 24-pin
Дополнительный разъём на 4/6/8 контактов	-/-/+	-/-/+
Дополнительный, стандартный разъём питания, типа molex, для подключения доп. питания к слотам расширения	+	-
Сложность блока стабилизации питания процессора	Высокая (5-фазная методика питания)	Высокая (8-фазная технология питания)
Система охлаждения
Количество контролируемых выходов под кулеры	5	8
Тип выходов под кулеры	2х - четырёхконтактных 3x - трёхконтактных	1х - четырёхконтактный 7x - трёхконтактных
Охлаждение северного моста	Пассивное, с возможностью установки вентилятора	Пассивное на основе тепловых трубок + водоблок
Охлаждение южного моста	Пассивное	Пассивное на основе тепловых трубок
Охлаждение модулей стабилизатора напряжений	Пассивное	Пассивное на основе тепловых трубок
Сетевые адаптеры
Сетевой адаптер 1	Ethernet 802.3 10/100/1000	Ethernet 802.3 10/100/1000
Чип	Intel 82566DC	Marvell 88E8056
Возможность включения компьютера по сети (Wake On Lan)	+	+
Встроенный аппаратный Firewall	+	+
Сетевой адаптер 2	-	Ethernet 802.3 10/100/1000
Чип	-	Marvell 88E8056
Возможность включения компьютера по сети (Wake On Lan)	-	+
Индикация статуса начальной загрузки	-	+
Дополнительные возможности	Кнопка Power, интегрированный спикер	Кнопки Power, Reset и ClearCMOS, индикаторы состояния системы
* В режиме оверклокинга
** Второй разъём PCI Express 2.0 x16 может действовать в режиме PCI Express 1.1 x8

Комплект поставки

Новый агент линейки Extreme Series попал на тестирование в OEM-комплектации, которая содержала только всё необходимое для проверки платы. Для розничного рынка DX48BT2 будет упаковываться в больше "красочную" коробку, чем DX38BT, на которой уже будут расписаны особенности платы.

Упаковка

Сам же комплект, возможно, будет представлять собой следующее:

• Документация:
  • Набор необходимой документации
  • Наклейка с обозначением расположения коннекторов
• Шлейфы и переходники:
  • 4 кабеля SATA
  • 1 аэродинамический шлейф IDE
  • Переходник питания с ATX12V на EPS12V
• Дополнительно:
  • I/O Shield
  • Декоративная крышка с логотипом на радиатор южного моста
  • Переходник для вентилятора, надеваемого на радиатор северного моста
• Диски:
  • Диск с драйверами

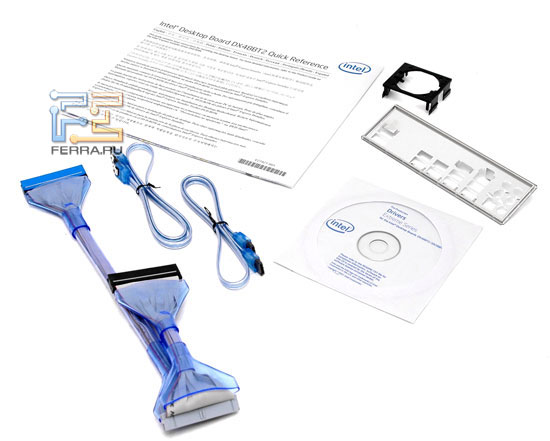

Комплект поставки

То есть на практике никакие изменения нас не ожидают, да и не должны, оттого что по сути дела платы одинаковые, несложно изменилась микросхема северного моста, и нет смысла из-за этого изменять весь комплект поставки.

Представитель ASUS, как и подобает продукту, относящемуся к игровой серии, поставляется в здоровенный упаковке с окошками и откидывающейся крышкой, на которой расписаны все поддерживаемые платой технологии и возможности.

Упаковка ASUS Maximus Extreme

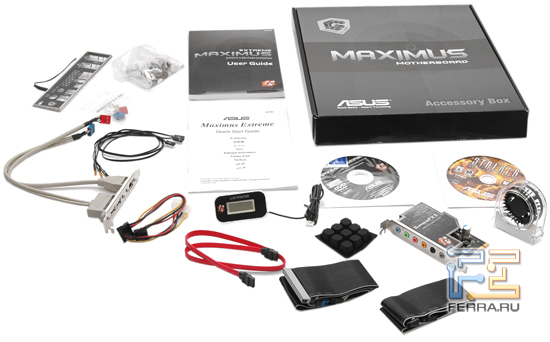

Комплект поставки

• Документация:
  • ASUS Maximus Extreme Quick Start Guide
  • ASUS Maximus Extreme User Guide
  • ASUS Maximus Extreme Technical Updates
• Шлейфы и переходники:
  • Шесть кабелей SATA
  • Один переходник SATA Power на два устройства
  • Шлейф IDE
  • Шлейф Floppy
  • Стойка с двумя разъёмами USB и одним FireWire
• Дополнительно:
  • Один добавочный вентилятор
  • Набор коннекторов Q-Connector
  • Три термосенсора
  • Набор резиновых ножек DIY Pedestal
  • Набор штуцеров для СВО
  • LCD Poster
  • Звуковой модуль SupremeFX II
  • Задняя планка I/O Shield с подсветкой
• Диски:
  • DVD-диск с драйверами и дополнительным ПО
  • Диск с игрой "S.T.A.L.K.E.R.: Shadow of Chernobyl"

Материнская плата Maximus Extreme поддерживает технологию ASUS Fusion Block System, в основе которой лежит встроенный в радиатор северного моста водоблок - благодаря ему при условии подключения СВО разрешено повысить эффективность охлаждения. Для обеспечения простоты и гибкости в установке в комплекте присутствуют все необходимые штуцера и муфты. Помимо того, в комплекте имеется прибавочный вентилятор на радиатор подсистемы питания процессора.

Для любителей тестировать на столе производитель приготовил комплект самоклеящихся резиновых ножек, а выносной модуль LCD Poster, отображающий всю необходимую информацию о системе, причём в привычной для нас форме, станет неплохим помощником при разгоне. Ещё не возбраняется ещё пометить три термосенсора, подключаемых к плате, - подобное встречается у производителей всё реже и реже, если вообще встречается, кроме решений ASUS. Раньше этим славились продукты канувшей в Лету компании Soltek, а позже и EPoX.

И, конечно же, внешняя звуковая плата SupremeFX II, призванная повысить комфорт во период игровых баталий, не могла "пройти" мимо этакий платы.

Звуковая плата SupremeFX II

В остальном - всё тот же зажиточный комплект поставки, тот, что мы наблюдаем всё время, тестируя продукцию ASUS.
